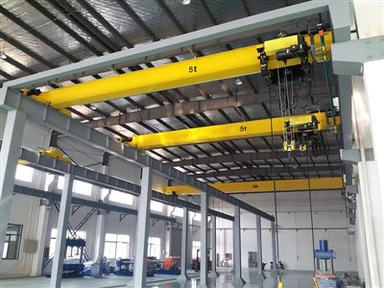

सिंगल गर्डर ईओटी क्रेन

सिंगल गर्डर ईओटी क्रेन



सिंगल गर्डर ईओटी क्रेन को जीबी 3811-2008 और जेबी/टी 1306-2008 मानकों के अनुसार डिजाइन किया गया है और यह इलेक्ट्रिक होइस्ट से सुसज्जित है। इसका व्यापक रूप से मशीनिंग, असेंबली, मरम्मत, गोदाम और अन्य कार्यस्थलों में उपयोग किया जाता है। यह आधुनिक औद्योगिक उद्यमों के लिए उत्पादन प्रक्रिया के मशीनीकरण और स्वचालन को साकार करने, भारी शारीरिक श्रम को कम करने और श्रम उत्पादकता में सुधार करने के लिए एक महत्वपूर्ण उपकरण है।



इसका उपयोग धातु कार्यशालाओं, असेंबली कार्यशालाओं, रखरखाव कार्यशालाओं, इस्पात संरचना कार्यशालाओं और विभिन्न गोदामों में किया जाता है। इसका उपयोग धातुकर्म और फाउंड्री कार्यशालाओं में सहायक उठाने के लिए भी किया जा सकता है। हवा और बारिश से सुरक्षा की आवश्यकताओं पर विचार करने और डिज़ाइन में सुधार करने के बाद, इसका उपयोग खुली हवा वाली साइट पर भी किया जा सकता है।



हमारी उच्च गुणवत्ता वाली सिंगल गर्डर ईओटी क्रेन तीन-चरण 380V, 50Hz बिजली आपूर्ति का उपयोग करती है। सामान्य उठाने की क्षमता 1-16 टन है, फैलाव 7.{5}}.5 मीटर है, और कार्यशील वातावरण का तापमान -25 डिग्री से 40 डिग्री के बीच है।





सिंगल गर्डर ईओटी क्रेन की संरचनात्मक विशेषताएं इस प्रकार हैं:



1. धातु संरचना भाग.



मुख्य गर्डर यू-आकार का है जो स्टील प्लेट को रोल करके या स्टील प्लेट के साथ चैनल स्टील में वेल्ड करके बनाया जाता है, और फिर बॉक्स के आकार की ठोस वेब बीम बनाने के लिए आई-बीम के साथ वेल्ड किया जाता है। भंडारण और परिवहन की सुविधा के लिए, मुख्य बीम और बीम को अलग-अलग बनाया जाता है, और फिर एक संपूर्ण बनाने के लिए M20 या M24 उच्च-शक्ति बोल्ट के साथ जोड़ा जाता है।



2. विद्युत लहरा.



विद्युत लहरा भारी वस्तुओं को उठा सकता है और मुख्य बीम के नीचे आई-बीम के निचले किनारे पर मुख्य बीम के साथ अनुदैर्ध्य रूप से घूम सकता है। मुख्य किस्में CD1 और MD1 हैं।



सीडी1 प्रकार के लिए, उठाने की गति 8 मीटर/मिनट है (जब उठाने की क्षमता 10 टन है, उठाने की गति 8 मीटर/मिनट है);



एमडी1 प्रकार एक डबल-स्पीड होइस्ट है जिसकी उठाने की गति 8 मीटर/मिनट और 0.8 मीटर/मिनट है (जब उठाने की क्षमता 1{7}} टन है, तो उठाने की गति 7 मीटर/मिनट है। मिनट और 0.72 मीटर/मिनट)।



मानक उठाने की ऊँचाई 6 मीटर, 9 मीटर, 12 मीटर, 18 मीटर, 24 मीटर, 30 मीटर इत्यादि हैं।



मुख्य बीम के साथ दो प्रकार की लहरा चलने की गति होती है: 30 मीटर/मिनट और 20 मीटर/मिनट, आम तौर पर 20 मीटर/मिनट।



3. संचालन तंत्र.



गाड़ी का चलना अलग ड्राइव का रूप अपनाता है, और ब्रेकिंग सॉफ्ट-स्टार्ट ब्रेक मोटर द्वारा पूरी की जाती है। छोटे टन भार को एक ड्राइव डिवाइस द्वारा संचालित किया जाता है, और बड़े टन भार को "थ्री-इन-वन" रेड्यूसर द्वारा संचालित किया जा सकता है।



पुल फ्रेम के एक तरफ अंतिम गर्डर पर एक ट्रैवल स्विच स्थापित किया गया है, ताकि ईओटी क्रेन स्वचालित रूप से बिजली की आपूर्ति काट सके और ट्रैक के दोनों छोर पर सीमा स्थिति तक चलने से पहले या दो क्रेनों के मिलने से पहले रुक सके।



चलने वाला विद्युत लहरा मुख्य बीम के आई-बीम के निचले फ़्लैंज पर चलता है, और दोनों सिरों पर सीमा स्थिति आई-बीम के वेब पर तय बफ़र्स द्वारा सीमित होती है।



4. बीम क्रेन संचालन नियम



① रखरखाव क्रेन को संचालन के लिए सक्षम प्राधिकारी द्वारा विशेष रूप से प्रशिक्षित और अनुमोदित किया जाना चाहिए।



② ईओटी क्रेन ऑपरेटरों को उनके द्वारा संचालित क्रेन के यांत्रिक और सुरक्षा प्रदर्शन से परिचित होना चाहिए, क्रेन संचालन प्रक्रियाओं और सुरक्षा प्रक्रियाओं से परिचित होना चाहिए और सख्ती से लागू करना चाहिए, उठाने के संचालन कौशल में कुशल होना चाहिए, संचालन पर ध्यान केंद्रित करना चाहिए, आदेश का पालन करना चाहिए, सावधानीपूर्वक संचालन करना चाहिए .



③ जब ऑपरेटर क्रेन चलाता है, तो उसे कमांडर के आदेश का पालन करना चाहिए, आपातकालीन स्टॉप सिग्नल के लिए, चाहे जिसने भी इसे जारी किया हो, उसे तुरंत निष्पादित किया जाना चाहिए।



④ क्रेन के प्रत्येक उपयोग से पहले, ऑपरेटर को पहले ईओटी क्रेन ब्रेक, हुक, तार आदि की जांच करनी चाहिए।



नमूना	एलएक्स0.5-एस		एलएक्स1-एस		एलएक्स2-एस		एलएक्स3-एस		एलएक्स5-एस		एलएक्स10-एस
वजन उठाना(t)	0.5		1		2		3		5		10
स्पैन(एम)	स्वनिर्धारित
कार्य करने की गति (एम/मिनट)	20 30		20 30		20 30		20 30		20 30		20 30
इलेक्ट्रिक होइस्ट का मॉडल	सीडी1	एमडी1	सीडी1	एमडी1	सीडी1	एमडी1	सीडी1	एमडी1	सीडी1	एमडी1	सीडी1	एमडी1
उत्थापन ऊँचाई (एम)	6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18
उठाने की गति (एम/मिनट)	8	8/0.8	8	8/0.8	8	8/0.8	8	8/0.8	8	8/0.8	7	7/0.7
श्रमिक वर्ग	A3-A4
विद्युत प्रवाह	स्वनिर्धारित



हमारे अनुकूलित सिंगल गर्डर ईओटी क्रेन का लाभ



1. कॉम्पैक्ट संरचना, अच्छी कठोरता



2. संचालित करने में आसान



3.कम शोर



4.सुरक्षित और विश्वसनीय



5.सुंदर उपस्थिति



6.रॉस बीम: वेल्डेड बॉक्स बीम संरचना, उच्च शक्ति



7. अंतिम ट्रक: वेल्डेड बॉक्स गर्डर संरचना, मजबूत मरोड़ प्रतिरोध



8.यात्रा का पहिया. सतह कठोर इस्पात पहिया, अत्यधिक पहनने के लिए प्रतिरोधी



9.बीम और अंतिम ट्रक के बीच का कनेक्शन - घिसाव को कम करने के लिए सटीक मशीनिंग सहनशीलता के लिए निर्मित



10.वैकल्पिक लौकी। ऊंची उठाने की ऊंचाई के लिए वायर रोप इलेक्ट्रिक होइस्ट या कम क्लीयरेंस होइस्ट



11. बिजली एक सुरक्षित स्लाइडिंग संपर्क लाइन के माध्यम से प्रदान की जाती है



12. नियंत्रण बूम ईओटी क्रेन गर्डर से निलंबित है और अकेला चलता है



13.वैकल्पिक: रेडियो रिमोट कंट्रोल



14.कोटिंग: कस्टम। आमतौर पर फिनिश सुनहरे पीले रंग की होती है। यात्रा ड्राइव आसमानी नीला है.
